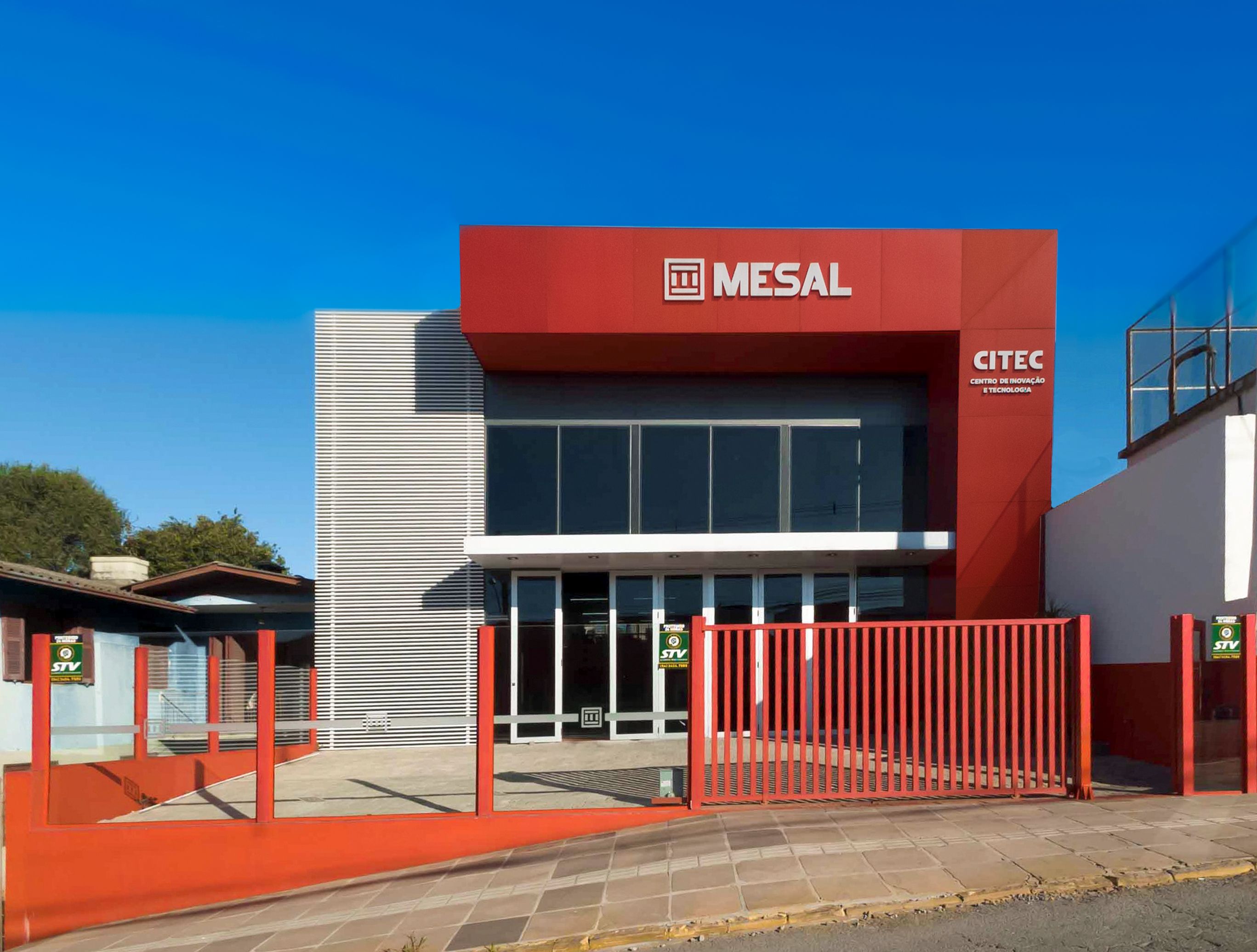

#### CITEC

Local projetado para inovação e desenvolvimento de novas soluções tecnológicas para a indústria. Conta com engenheiros especialistas em cada área e dedicados ao desenvolvimento de novos produtos.

O CITEC também tem estrutura para receber clientes que trazem suas necessidades de engenharia para o desenvolvimento em conjunto da melhor solução para cada uma.

CITEC tem como principal foco:
- Inovação (P&D)
- Tecnologia
- Indústria 4.0

large_Citec 02.jpg

medium_Citec 02.jpg

small_Citec 02.jpg

thumbnail_Citec 02.jpg

Citec 02.jpg

## Subtítulo

Sed ante tortor, consequat at nisi in, sagittis varius ligula. Pellentesque fringilla fringilla pellentesque. Sed lobortis, tortor vitae cursus auctor, mi magna gravida neque, id vestibulum sem quam id neque. Integer enim ex, aliquam quis metus non, sollicitudin efficitur nunc. Sed non lectus arcu. Etiam efficitur tortor eget vehicula molestie. Donec quis elit eu urna cursus imperdiet eget vel lectus.

Sed ante tortor, consequat at nisi in, sagittis varius ligula. Pellentesque fringilla fringilla pellentesque. Sed lobortis, tortor vitae cursus auctor, mi magna gravida neque, id vestibulum sem quam id neque. Integer enim ex, aliquam quis metus non, sollicitudin efficitur nunc. Sed non lectus arcu. Etiam efficitur tortor eget vehicula molestie. Donec quis elit eu urna cursus imperdiet eget vel lectus.

![IMG_6651.jpg](https://mesal.verema.com.br/uploads/IMG_6651_10521d5861.jpg)


>Sed ante tortor, consequat at nisi in, sagittis varius ligula. Pellentesque fringilla fringilla pellentesque. Sed lobortis, tortor vitae cursus auctor, mi magna gravida neque, id vestibulum sem quam id neque. Integer enim ex, aliquam quis metus non, sollicitudin efficitur nunc.

Sed ante tortor, consequat at nisi in, sagittis varius ligula. Pellentesque fringilla fringilla pellentesque. Sed lobortis, tortor vitae cursus auctor, mi magna gravida neque, id vestibulum sem quam id neque. Integer enim ex, aliquam quis metus non, sollicitudin efficitur nunc. Sed non lectus arcu. Etiam efficitur tortor eget vehicula molestie. Donec quis elit eu urna cursus imperdiet eget vel lectus.

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut accumsan justo tincidunt, condimentum nibh at, venenatis ipsum. Morbi quis vestibulum enim. Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut accumsan justo tincidunt, condimentum nibh at, venenatis ipsum. Morbi quis vestibulum enim. Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut accumsan justo tincidunt, condimentum nibh at, venenatis ipsum. Morbi quis vestibulum enim.

Mesal Maquinas opens 30 warehouses and starts construction of the Technology and Innovation Center

Mesal Máquinas abre 30 vagas e inicia la construcción del Centro de Tecnología e Innovación

CITEC | Centro de Inovação e Tecnologia Mesal

#### Expo Abinam | 2024

De 21 a 23 de agosto, a Mesal marcou presença na Expo ABINAM 2024, o maior evento da indústria de água mineral, apresentando suas soluções personalizadas e inovadoras para esse mercado em constante crescimento.

Durante o evento, a equipe da Mesal teve a oportunidade de realizar trocas enriquecedoras com profissionais do setor, o que possibilitou a criação de novas conexões e a identificação de oportunidades de negócios promissoras.

Foi um momento estratégico para compartilhar expertise, ouvir as demandas específicas do mercado e reforçar a presença da Mesal como uma parceira confiável em automação industrial. Essas interações fortaleceram relacionamentos existentes e abriram caminho para futuras colaborações.






Expo Abinam 2024

Linhas completas de envase que abrangem a movimentação, a embalagem e o enchimento de precisão para diferentes tipos de líquidos. Dispõem de diferentes tecnologias que se adequam a cada necessidade, entregando um produto de melhor qualidade e custo x benefício aos nossos clientes.




We offer complete solutions in machinery and equipment for filling and palletizing lines. Confirm the one that best fits your business. We offer complete solutions in machinery and equipment for filling and palletizing lines. Confirm the one that best fits your business. We offer complete solutions in machinery and equipment for filling and palletizing lines. Confirm the one that best fits your business.

Bottling

Ofrecemos soluciones completas en maquinaria y equipos para líneas de llenado y paletizado. Confirme la que mejor se adapte a su negocio.Ofrecemos soluciones completas en maquinaria y equipos para líneas de llenado y paletizado. Confirme el que mejor se adapte a su negocio. Ofrecemos soluciones completas en maquinaria y equipos para líneas de llenado y paletizado. Confirme el que mejor se adapte a su negocio.

Envasados

Equipamento compacto automático. Pode trabalhar com refrigerante, água mineral e outros produtos gaseificados. Proporciona o enxágue, enchimento e fechamento em uma única máquina. Sistema ajustável de alimentação na área de entrada das garrafas, operando com tamanhos de frascos de 250 ml até 3.500 ml. Tanque de líquido e partes em contato com o frasco em aço inoxidável, válvulas de enchimento rápido e cabeçotes de fechamento preciso.

**Principais características:**
- Versatilidade e simplicidade de operação;
- Manutenção simples e baixo custo de aquisição;
- Rápido set up;
- Transferência aérea ou base;
- Versões de enchimento: mecânica ou medição eletrônica

Equipamento Compacto PET/VIDRO

Tribloc Best Fill Gaseificada

Equipamento compacto automático. Pode trabalhar com água mineral, vinhos, sucos e outros líquidos não carbonatados. Proporciona o enxágue, enchimento e fechamento em uma única máquina. Sistema ajustável de alimentação de garrafas para operar com diversos tamanhos, de 250 ml a 3.500 ml. Nas embalagens de vidro, utiliza kits com sistema de troca rápida e transferência pela base.

**Principais características:**
- Versatilidade e simplicidade de operação;
- Manutenção simples e baixo custo de aquisição;
- Rápido set up;
- Transferência aérea ou base;
- Versões de enchimento: mecânica, medição eletrônica ou célula de carga.

Tribloc Evolution Gravidade

- Sistema de enchimento dos garrafões por gravidade;
- Válvulas em aço inoxidável, sanitárias, de funcionamento mecânico com sistema de saída individual de ar para o externo;
- Reservatório de água construído em aço inoxidável com anel de saída de ar e desenho higiênico;
- Sistema automático de entrada e saída dos garrafões através de estrelas e rosca sem fim;
- Sistema alimentador com posicionamento automático de tampas;
- Possui 1 cabeçote tampador à pressão automática, permitindo o fechamento preciso e uniforme dos frascos e possíveis variações de tampa;
- Controle de funcionamento do equipamento através de IHM.

Enchedora | Tampadora

Monobloco Gravidade para 20 L

- Construção em aço inoxidável;
- Entrada e saída automática dos garrafões;
- Enxágue interno e externo com bicos fixos;
- Maior longitude das zonas de escorrimento e menor arraste entre as zonas de lavado;
- Possui cinco estágios de limpeza: pré-lavagem, soda, sanitizantes, ozônio e enxágue final;
- Sistema de ar forçado para retirada de líquidos no fundo do frasco.

Lavadora Automática Garrafões de 20L

- Válvulas de enchimento rápido que operam com sistema de equilíbrio de pressões, fabricadas em aço inox com acabamento interno sanitário e de fácil desmontagem;
- Abertura de tampa na parte superior do reservatório de líquido para inspeção e limpeza;
- Sustentação por base permitindo o envase de diferentes frascos com regulagem;
- Construção em INOX 304;
- Cabeçotes recravadores MESAL, que possibilitam um fechamento uniforme e preciso, com possibilidade de regulagem de aperto individual, melhorando ainda mais a qualidade do fechamento de tampas;
- Magazine posicionador de tampas automático com sistema que coleta e posiciona com distribuição por pescador sincronizado, proporcionando uma colocação centralizada das tampas no frasco e evitando o desperdício de matéria prima.

Rinser | Enchedora | Recravador

Enchedora Latas

Equipamento dimensionado em sistema compacto para trabalhar com água mineral, sucos e outros líquidos não carbonatados.
Proporciona o enxágue, enchimento e fechamento em uma única máquina. Sistema ajustável de alimentação de garrafas para operar com diversos tamanhos.

**Principais características:**
- Versatilidade e simplicidade de operação;
- Manutenção simples e baixo custo de aquisição;
- Rápido set up;
- Fechamento com portas em vidro facilitando a inspeção de funcionamento de todo processo;
- Versões de enchimento: mecânica, medição eletrônica e célula de carga
- Indicado para garrafas de 5,6,7 e 10 litros

Enxágue | Enchedora | Fechamento

Tribloc Linear Gravidade

Responsável pela carbonatação final do produto. Possui uma tubulação auxiliar de gaseificação em linha, em que se completa o processo de gaseificação através de um tubo injetor. A carbonatação no tanque ocorre pela distribuição em bandejas, proporcionando uma grande área de contato entre o produto e o CO₂, facilitando sua absorção pelo líquido. O processo de desaeração auxilia a carbonatação através da retirada do oxigênio presente na molécula de água.

Carbonatadores | Carbodesaeradores

- Estação de CIP composto por tanques cilíndricos em aço inoxidável;
- 1º Tanque com serpentina para aquecimento da solução;
- 2º Tanque com serpentina para aquecimento de água;
- 3º Tanque com serpentina para aquecimento de soda cáustica;
- Conjunto montado sobre estrutura de tubos retangulares em aço inoxidável;
- Bombas centrífugas com acabamento sanitário para recirculação de líquidos;
- Tubulação interligando os tanques com liberação do produto através de válvulas borboletas;
- Tanques com fundo e teto toricônicos;
- Painel elétrico de comando de bomba e sensores, controlado por CLP e IHM;
- **Opcional**: expansão do número de tanques conforme necessidade do cliente.

Estação Fixa para Limpeza CIP

Conjunto montado sobre uma mesma base, partindo de três elementos fundamentais: água, xarope e CO2, que tem como função originar como produto final uma bebida gasosa pronta para ser engarrafada. Dosagem de água na proporção exata. O fluxo de xarope é controlado por orifício fixo pré-determinado e o fluxo de água é controlado por orifício de variação micrométrica. Apresenta eficiência e precisão na mistura de água e xarope, com variação máxima de +/- 0,1º BRIX.

Desaerador | Proporcionador | Carbonatador

Pré - Mix

Rotuladora linear automática de garrafas para rótulo BOPP. Os mecanismos consistem em desbobinar, cortar o rótulo com uma faca, aplicar cola quente e envolver o frasco com o rótulo sob pressão, garantindo seu alinhamento e posição no frasco. A posição da máquina pode ser com entrada à esquerda ou à direita do operador e a alimentação de frascos na entrada da máquina é realizada através de um eixo sem fim (caracol). A esteira de entrada pode ser com ou sem transpasse em casos em que os frascos chegam por transportador pneumático. A mesma opção existe também para a esteira de saída.


**Especificações:**
- Rotuladora linear para aplicação de rótulos BOPP em garrafas cilíndricas.
- Alimentação dos rótulos por Servo Motor e comandado por CLP;
- Fechamentos em inox com portas de acrílico para acompanhamento do processo;
- Sensores de entrada e saída de garrafas;
- Kit de troca rápida permitindo o uso de diferentes formatos;
- Equipamento controlado por IHM touch screen frontal;
- Baixo custo operacional e fácil manutenção;
- Rotulagem de frascos cheios;
- Sistema de cola quente tipo Hot-Melt;
- Sistema de tração por correia sincronizada, menor ruído;
- Vasilhame cilíndrico tipo Pet, PP, PE;
- Rosca sem fim na entrada de garrafas;
- Bobina na parte externa da máquina, facilitando a troca;
- Sistema automático na frenagem da bobina.

Rotuladora BOPP

Rotuladora linear automática de frascos com geometria variada para rótulo tipo adesivo. Os mecanismos consistem em desbobinar o filme de rótulos, extrair o rótulo do filme e aplicá-lo no frasco sob pressão, garantindo seu alinhamento e sua posição no frasco.

A máquina pode ser com entrada à esquerda ou à direita do operador e a alimentação de frascos em sua entrada é realizada através de um eixo sem fim (caracol).

**Acessórios:** cabeçote rótulo, cabeçote contrarrótulo, cabeçote gargalo, esteira superior e massageador.

Rotuladora Autoadesiva

- Rotuladora linear para aplicação de rótulos de papel em garrafões de 20 litros;
- Colocação de rótulos pré-cortados de papel;
- Componentes mistos em aço inox e aço carbono;
- Fechamento inferior em inox;
- Sensores de entrada e saída dos garrafões;
- 1 kit de troca rápida, permitindo o uso de diferentes tamanhos de rótulos;
- Equipamento controlado por IHM touch screen;
- Baixo custo operacional e fácil manutenção;
- Sistema de cola fria;
- Garrafões cilíndricos de 20 litros tipo Pet, PP, PE;
- Magazine de rótulo pré-cortado;
- Leitura automática para diferentes alturas de colocação dos rótulos, estas que serão cadastradas no CLP;
- Deslocamento de altura por fuso de esfera.

Rotuladora 20 L

Transportadores pneumáticos, possuem uma estrutura em aço inoxidável sobre a qual as garrafas sustentadas pelo gargalo deslizam suavemente.
O ajuste dos guias para outras garrafas é simples e rápido. Contam com filtros de ar e perfil deslizante UHMW, para uma melhor movimentação do frasco.
Os canais de ar são de fácil limpeza e a regulagem pode ser manual ou automática. Cada ventilador tem controle de velocidade com filtros harmônicos, sensores de presença e CLP.

Transportador de Frascos | Aéreo

- Capacidade de produção de até 25 paletes por hora;
- Capacidade de carga máxima de 1800 kg;
- Diâmetro do disco da plataforma 1.500 mm;
- Disco da plataforma com sistema de tração apoiado em rolos individuais;
- Altura máxima do palete 2.000 mm;
- Movimentação do palete controlado por motorredutor e inversor de frequência;
- Largura do filme de 500 mm;
- Diâmetro máximo da bobina de 350 mm;
- Medidas do palete 1000 x 1200 mm PBR1 ou 1200 x 1200 mm;
- Comando por CLP;
- Pintura epóxi de alta resistência.

Envolvedora de Paletes Semiautomática | MEN E

Alimentador de tampas automático, controlado por sensores fotoelétricos. Construção robusta em aço inox, tampa de acrílico com puxadores, depósito para armazenamento de tampas em aço inox e sistema de condução de tampas por fluxo de ar.

Alimentador de Tampas | Jet Flow

Além de alimentar as tampas, as seleciona e alimenta do lado correto na calha de tampas do rosqueador. Construção robusta em aço inox, tampa de acrílico com puxadores. Depósito para armazenamento de tampas em aço inox. Sistema de condução de tampas por correntes com talisca.

Elevador Selecionador

Equipamento projetado para alimentação de frascos em diferentes entradas, geralmente utilizado para alimentação de frascos quadrados em encaixotadoras/empacotadoras. O sistema de dosagem em diferentes vias acompanha o movimento do frasco no transportador, evitando quedas. Construído em aço inox.


Divisor de Linha

- Despaletização para frascos de vidros ou latas;
- Estrutura de dupla coluna vertical;
- Sistema de movimentação por correia sincronizada, acionada por motorredutores para o movimento de translação do cabeçote do despaletizador, o qual se movimenta em cursos de subidas e descidas em altas velocidades;
- Controle de paradas automáticas através do CLP;
- Sistema mecânico de arraste da camada do palete para a mesa de despaletização;
- Sistema automático de retirada dos separadores de camada;
- Conjunto de transportadores composto por duas estações de acúmulo de paletes cheios, uma estação de palete de serviço, uma estação de transferência dos vazios e uma estação no magazine;
- Magazine com capacidade para armazenar até 15 paletes.

Despaletização Cartesiana

- Estrutura com coluna vertical sobre base de sustentação;

- Sistema de movimentação por correia sincronizada, garantindo maior precisão e estabilidade;
- Equipamento controlado por CLP e que pode definir diferentes pontos de paradas, a depender das diferentes alturas de garrafas/latas.

Despaletização de Fosso

Envase

Transportadores customizáveis para trabalhar com os mais diversos tipos de produtos, como transportes aéreos de frascos, caixas ou pacotes e, também, modelos que operam com paletes. Como especialistas em transportadores, com um detalhado estudo de engenharia, entregamos soluções intralogísticas que aumentam a eficiência das fábricas de nossos clientes.

large_Mesal + Aurora_35 copiar.jpg

medium_Mesal + Aurora_35 copiar.jpg

small_Mesal + Aurora_35 copiar.jpg

thumbnail_Mesal + Aurora_35 copiar.jpg

Mesal + Aurora_35 copiar.jpg

Movement

Manipulación

Projetos completos para o transporte de produtos, garantindo melhor aproveitamento dos espaços físicos nas fábricas.
Contam com as mais modernas tecnologias aplicadas para um transporte com eficiência, independente do tipo de produto a ser transportado, podendo ser aplicadas para diversas linhas de produção. As soluções intralogísticas vão além de simples transportadores. São utilizadas câmeras de visão, sortes, merges, rejeitos, etc. Todos os parâmetros do projeto de transporte podem ser controlados através de IHM de operação.

Sistemas Intralogísticos

Os transportadores de paletes são fabricados para acomodar diversos tamanhos, podendo ter seu sistema de tração por rolos acionados ou correntes.

Transporte de Paletes

Equipamento projetado para o transporte vertical de paletes em locais de diferentes alturas, eliminando a necessidade do uso de empilhadeiras.

Elevador de Paletes

Sistema de transporte vertical de produtos, podendo ser utilizado para subida ou descida de produtos. É usado em locais limitados onde não há espaço físico disponível para a utilização de transportadores inclinados (rampas).

Elevador Espiral de Caixas/Fardos

Movimentação

Desenvolvimento de soluções otimizadas que aumentam a produtividade através da aplicação da automação nos processos. Nas soluções de final de linha destacam-se as etapas de encaixotamento, paletização e soluções intralogísticas, diminuindo os custos de produção de nossos clientes e, consequentemente, aumentando sua competitividade no mercado.

large_Languiru (15 de 28) OK Jpeg.jpg

medium_Languiru (15 de 28) OK Jpeg.jpg

small_Languiru (15 de 28) OK Jpeg.jpg

thumbnail_Languiru (15 de 28) OK Jpeg.jpg

Languiru (15 de 28) OK Jpeg.jpg

End of line

Fin de la Línea

- Sistema com excelente custo x benefício;
- Sistema de encaixotamento por queda;
- Aplicado a pacotes / IQF;
- Ajuste de local de depósito de produtos na caixa;
- Sistema de vibração para ajuste dos produtos na caixa.

Encaixotadora Pacotes | IQF

- Adequada para diversos tipos de produtos, desde caixas e bandejas até frascos;
- Sistema de verificação de presença de produto a ser encaixotado;
- Movimentos cartesianos X, Y e Z;
- Ferramenta de manipulação por ventosas, tulipa ou manipulador adequado;
- Cabeçotes reguláveis para diferentes tipos de produtos;
- Encaixotamento de diversas caixas simultâneas a depender da produção necessária;
- Enclausuramento de vidro;
- Esteiras de malha em polímeros de engenharia para esteira das caixas e pacotes;
- Freio e acúmulo para caixas vazias;
- HM touchscreen para controle de dados e produção.

Encaixotadora Pick and Place

- Sistema de encaixotamento vertical por queda aplicado para frascos;
- Possibilidade de trabalho com frascos cilíndricos, ovais, retangulares, etc;
- Facilidade para troca de formatos;
- Equipamento vesátil e de fácil manutenção.

Encaixotadora Gravidade

- Armadora de caixas de papelão automática;
- Magazine para alimentação de caixas planificadas;
- Fechamento inferior por fita;
- Facilidade para set up e troca de formatos;
- Aplicada a caixas de diferentes dimensões.

Armadora de Caixas

- Fechadora automática de caixas de papelão;
- Fechamento superior por fita;
- Tração interna para movimentação individual;
- Fácil regulagem para caixas de diferentes dimensões.

Fechadora de Caixas

Equipamento para paletização cartesiana de caixas e pacotes. Aplicado a linhas de média e alta produção, possui excelente custo x beneficio para linhas dedicadas, que trabalham com 1 produto simultâneo. Seu design compacto reduz o espaço físico ocupado, além de ter ajuste automático para trabalho com diferentes tipos de produtos. Tem sua manutenção facilitada com baixo custo operacional.

- Paletizador para pacotes e caixas;
- Estrutura de dupla coluna vertical;
- Sistema de movimentação por correia sincronizada, acionada por motorredutores, para o movimento de translação do cabeçote do despaletizador, o qual se movimenta em cursos de subidas e descidas em altas velocidades;
- Controle de paradas automáticas através do CLP;
- IHM de operação touch screen colorida, de fácil manuseio e operação;
- Sistema mecânico de arraste da camada do palete da mesa de formação para o palete;
- Sistema automático de aplicação dos separadores de camada;
- Formação do mosaico de paletização nas mesas de alimentação de produtos;
- Receitas ajustáveis para cadastros de novas orientações de paletização;
- Conjunto de transportadores composto por duas estações de acúmulo de paletes cheios, uma de palete de serviço, uma de transferência dos vazios e uma estação no magazine;

- Aplicação de filme stretch no palete através de envolvedora automática;
- Zonas de segurança independentes: o paletizador segue operando nos momentos de alimentação de paletes e divisórias no sistema;
- Alimentação de divisórias em magazine de divisórias;
- Alimentação de paletes automática em magazine de paletes;
- Magazine de paletes com capacidade para armazenar até 15 unidades.

Paletizador Cartesiano

- Paletização Robótica com robôs de 4 a 6 eixos de movimentação;
- Possibilidade de trabalho em centrais de paletização com presença de diversas células de paletização robótica;
- Células robóticas também podem ser aplicadas a processos de despaletização, desencaixotamento e encaixotamento de produtos;
- Possibilidade de integrar robôs de diferentes marcas;
- Programação ponto a ponto dos movimentos do robô;
- Capacidade de carga de 180kg a 800kg;
- Set up automático para troca de produtos;
- Processo de paletização com diferentes tipos de ferramentas, de acordo com o produto a ser paletizado;
- Troca automática de ferramenta caso mais de uma seja necessária;
- Sensores para controle de entrada e saída de produto;
- IHM de operação touch screen colorida, de fácil manuseio e operação;
- Fácil programação e troca de receitas de paletização via IHM;
- Dupla verificação via comando e presença em todos os processos da célula;
- Zonas de segurança independentes: o paletizador segue operando nos momentos de alimentação de paletes e divisórias no sistema, e também na retirada de paletes prontos;
- Controle por CLP;
- Estrutura Modular com maior flexibilidade para adaptação a diversos layouts;
- Enclausuramento com acesso restrito e segurança nas portas por travas e sensores.

Paletizador Robótico

Indicada para linhas de média produção e produtos uniformes.
A captura dos produtos é feita através de pressão lateral, movimentando uma fila de produtos por vez.

Ferramenta de Manipulação | Pressão Lateral

Indicado para fardos, produtos sensíveis ou não uniformes. A captura é feita de forma suave com apoio na base dos produtos. Pode movimentar uma fila ou meia camada de produtos a cada movimento, formando uma camada do palete em até 2 movimentos do robô.

Ferramenta de Manipulação | Apoio de Base

Indicada para linhas de alta produção, nas quais é realizada a movimentação de uma camada completa de produtos. Ela pode trabalhar com até duas linhas simultâneas.

Ferramenta de Manipulação | Camada Completa

Projetadas de acordo com cada necessidade, em casos em que produção, peso ou dimensões de produtos sejam diferentes dos processos convencionais.

Ferramenta de Manipulação | Ferramentas Especiais

Envolvedora de Paletes semiautomática, alimentação e retirada de paletes é feita de forma manual pelo operador.

Envolvedora de Paletes Semiautomática

Envolvedora de paletes automática de base rotativa, instalada em conjunto com a célula de paletização para linhas de média produção.

Envolvedora Automática Base Rotativa

Envolvedora de paletes automática com braço rotativo, instalada em conjunto com a célula de paletização para linhas de alta produção.


Envolvedora Automática Orbital

Final de Linha

Atuamos com a integração de linhas em nossos clientes, aliando precisão e tecnologia para trazer sincronia a toda a linha de produção. Na integração de linhas com diferentes fornecedores de equipamentos, somos o responsável global do projeto, compilando suas informações relevantes e atuando como gestores, o que aumenta a eficiência de todo o processo.

small_Mesal + Aurora_20.png

thumbnail_Mesal + Aurora_20.png

Mesal + Aurora_20.png

Line Integration

Integración de Línea

A integração de linhas ocorre nos casos em que a linha de produção é composta por equipamentos com mais de um fornecedor, sendo necessária a comunicação entre esses equipamentos e os transportadores que os unem.

A Mesal trabalha com integração de linhas, tornando-se a responsável global do projeto, o que garante que os equipamentos de terceiros operem da maneira correta a fim de chegar a uma maior eficiência geral.

Os dados dos equipamentos são coletados e transferidos a um sistema, sendo possível a verificação do status atual de cada equipamento da linha.

A integração de linhas depende do layout correto dos equipamentos, prevendo todos os pontos de acúmulo, paradas, aceleração e recuperação da linha. Nestes casos, a Mesal fornece todos os transportadores que unem os equipamentos terceiros. Esse processo aumenta a eficiência de produção e é aplicado a linhas de baixas, médias e altas velocidades.

Integração de Linhas

- Comunicação integrada em todos os níveis;
- CLP com comunicação Ethernet IP, CPU com SAFE integrado;
- Motorredutores controlados por inversores de frequência, com filtros de linha incorporados;
- Controle de todo o sistema por IHM Touch Screen gráfica com representação 3D dos equipamentos;
- Gestão de rede por Switch Inteligente;
- Facilidade de operação e identificação do local de falha;
- Ajuste de parâmetros de receitas através de acesso rápido;
- Níveis de acesso controlados por usuários e senhas.

IHM

- Sistema para monitoramento e análise de todas as variáveis e os dispositivos do projeto;
- Pode ser aplicado para fazer qualquer tipo de análise de informações desejadas em um sistema, visando fazer um planejamento de ações corretivas para um melhor funcionamento do sistema global;
- Obtenção de quaisquer dados de produção, em tempo real ou sobre um período de tempo pré-determinado;
- Diagnóstico para geração de relatório de falhas/paradas;
- Interação com banco de dados para alimentação/retirada de informações;
- Fornecido em conjunto com um PC industrial.

Supervisório

This series of TRIBLOC BEST FILL machines are assembled on one only platform, forming a TRIBLOC with only a drive motor. The transfer of bottles among rinsing, filling, and capping is made through air stars, making the equipment practical to work with various bottles sizes. The main characteristic of the TRIBLOC BEST FILL series is the versatility during production. This equipment is controlled by CLP programmable in all the operation and safety functions.

MEI - Isobarometric

Bottling Machine - MEI

Rotuladora linear automática de garrafas para rotulo BOPP. Os mecanismos consistem em desbobinar, cortar o rótulo com uma faca, aplicar cola quente e envolver o
frasco com o rótulo sob pressão, garantindo seu alinhamento e posição no frasco. A
posição da máquina pode ser com entrada à esquerda ou à direita do operador. A
alimentação de frascos na entrada da máquina é realizada através de um eixo sem
fim (caracol). A esteira de entrada pode ser com transpasse ou sem transpasse em
casos em que os frascos chegam por transportador pneumático. A mesma opção
existe também para a esteira de saída

Linear

Esta serie de máquinas TRIBLOC BEST FILL están montadas en una única plataforma, formando un TRIBLOCK con un único motor de accionamiento. La transferencia de los frascos entre enjuagadora, llenadora y tapadora es realizada a través de estrellas aéreas, lo cual proporciona practicidad para trabajar con diversos tamaños de frascos. La principal característica de la serie TRIBLOC BEST FILL es la versatilidad durante la producción. Estos equipos son controlados por CLP programable en todas las funciones de operación y seguridad.

MEI - Isobarométrica

Envasadora - MEI

Equipo compacto automático, apto para trabajar con gaseosas, agua mineral y otros productos carbonatados. Proporciona enjuague, llenado y tapado en una sola máquina. Sistema de alimentación regulable en la zona de entrada de botellas, operando con botellas de 250ml a 3.500ml. Depósito de líquido y partes en contacto con la botella en acero inoxidable, válvulas de llenado rápido y cabezales de cierre de precisión.

- Versatilidad y simplicidad de operación.
- Mantenimiento simple y bajo casto de adquisición.
- Configuración rápida.
- Traslado de botella aéreo o base.
- Versiones de llenado: medición mecánica o electrónica.

Equipo Compacto - PET o VIDRIO

TRIBLOC BEST FILL GASEIFICADA

Equipo compacto automático, apto para trabajar con agua mineral, vinos, jugos \d otros líquidos no carbonatados. Proporciona enjuague, llenado \d tapado en una sola máquina. Sistema de alimentación de botellas regulable para manejar diferentes tamanos, desde 250ml hasta 3.500ml. En envases de vidrio utiliza kits con sistema de cambio rápido \d transferencia por la base.

- Versatilidad \d simplicidad de operación
- Mantenimiento simple \d bajo casto de adquisición
- Configuración rápida
- Traslado aéreo o base
- Versiones de llenado: mecánica, electrónica de medición o celda de carga.

Equipo Compacto PET o VIDRIO

TRIBLOC EVOLUTION GRAVEDAD

■	Sistema de llenado de botellas por gravedad;
■	Válvulas en acero inoxidable, sanitarias, de accionamiento mecánico con sistema individual de salida de aire ai exterior;
■	Depósito de agua fabricado en acero inoxidable con anillo de salida de aire y diseno higiénico;
■	Sistema automático de entrada y salida de bidanes a través de estrellas y tornillo sin fin;
■	Sistema de alimentación con posicionamiento automático de tapas;
■	Posee 1 cabezal tapador con presión automática, permitiendo el cierre preciso y uniforme de los bidanes y posibles variaciones de tapa;
■	Contrai de operación de equipas a través de HMI.

Llenadora - Tapadora

MONOBLOCO GRAVEDAD PARA 2OL

■	Construcción en acero inoxidable;
■	Entrada y salida automática de bidanes;
■	Enjuague interno y externo con boquillas fijas;
■	Zonas de escurrimiento más largas y menos arrastre entre zonas de lavado;
■	Posee cinco etapas de limpieza: prelavado, sosa, sanitizantes, ozono y enjuague final;
■	Sistema de aire forzado para la eliminación de líquidos dei fondo de los bidanes.

lavadora

LAVADORA AUTOMÁTICA PARA BIDONES DE 2OL

■	Válvulas de llenado rápido, fabricadas en acero inoxidable con acabado interno sanitario y de fácil desmontaje trabajando con sistema de balance de presión;
■	Abertura de la tapa en la parte superior dei depósito de líquido para inspección y limpieza;
■	Soporte por base que permite el llenado de diferentes latas con regulación;
■	Construcción en INOX 304;
■	Cabezales cerradores MESAL, que permiten un cierre uniforme y preciso con posibilidad de ajuste individual dei apriete, mejorando aún más la calidad dei cierre de las latas;
■	Cargador automático posicionador de tapas con sistema de recogida y posicionamiento con distribución por pescador sincronizado proporcionando una colocación centralizada de las tapas en la lata, evitando el desperdício de materia prima.

Llenadora - Cerradora

LLENADORA LATAS

Equipo dimensionado en sistema compacto para trabajar con agua mineral, jugos y otros líquidos no carbonatados. Proporciona enjuague, llenado y sellado en una sola máquina. Sistema de alimentación de botellas ajustable para manejar diferentes tamafíos.

- Versatilidad y simplicidad de operación
- Versiones de llenado: mecánica, electrónica de medida y célula de carga
- Cierre con puertas de vidrio que facilitan la inspección de todo el proceso
- Configuración rápida
- Mantenimiento simple y bajo costa de adquisición
- Indicado para botellas de 5, 6, 7 y 10 litros

enjua­ gue, llenado y sellado

TRIBLOC LINEAL GRAVEDAD

Responsable de la carbonatación final dei producto. Dispone de una línea auxiliar de gasificación en línea, donde se completa el proceso de gasificación a través de un tubo inyector. La carbonatación en el tanque se produce distribuyéndolo en bandejas, proporcionando una gran área de contacto entre el producto y el C02, facilitando su absorción por el líquido. EI proceso de desaireación ayuda a la carbonatación ai eliminar el oxígeno presente en la molécula de agua.

Llenado - Proceso

CARBONATADORES-CARBODESAERADORES

■	Estación CIP compuesta por tanques cilíndricos de acero inoxidable;
■	1er Tanque con serpentín para calentar la solución;
■	2er Tanque con serpentín para calentamiento de agua;
■	3er Tanque con serpentín para calentamiento de sosa cáustica;
■	Conjunto montado sobre estructura rectangular de tubo de acero inoxidable;
■	Bombas centrífugas con acabado sanitario para recirculación de líquidos;
■	Tuberías que interconectan los tanques con descarga dei producto a través de válvulas de mariposa;
■	Tanques con fondo y techo toricótico;
■	Panei de contrai eléctrico para bomba y sensores, controlado por PLC y HMI;
■	Opcional: ampliación dei número de depósitos según las necesidades dei cliente.

ESTACIÓN FIJA PARA LIMPIEZA CIP

Conjunto montado sobre una misma base, a partir de tres elementos fundamentales: agua, jarabe y C02, cuya función es originar una bebida carbonatada lista para ser embotellada como producto final. Dosificación de agua en proporción exacta. EI flujo de jarabe se controla mediante un orificio fijo predeterminado y el flujo de agua se controla mediante un orificio de variación micrométrica, mezclando agua y jarabe en proporciones pre definidas.

Desaireador - Proporcionador - Carbonatador

PRÉ-MIX

Etiquetadora lineal automática de botellas para etiqueta BOPP. Los mecanismos consisten en desenrollar, cortar la etiqueta con un cuchillo, aplicar pegamento caliente !d envolver la botella con la etiqueta a presión, asegurando su alineación !d posición sobre la botella. La posición de la máquina puede ser con entrada a la izquierda o a la derecha dei operador. La alimentación de botellas a la entrada de la máquina se realiza a través de un eje sinfín (caracol). EI transportador de entrada puede ser con o sin transpass en los casos en que las botellas lleguen por transportador de aire. La misma opción también existe para el transportador de salida.

■	Etiquetadora lineal para aplicar etiquetas Bopp a botellas cilíndricas;
■	Alimentación de etiquetas por Servo Motor !d comandada por PLC;
■	Cierres de acero inoxidable con puertas acrílicas para seguimiento dei proceso;
■	Sensores de entrada !d salida de botellas;
■	Kit de cambio rápido que permite el uso de diferentes formatos;
■	Equipo controlado por HMI de pantalla táctil frontal;
■	Bajo casto de operación !d fácil mantenimiento;
■	Etiquetado de botellas llenas;
■	Sistema de pegamento caliente termofusible;
■	Sistema de transmisión por correa sincronizada, menor ruido;
■	Envases cilíndricos de PET, PP, PE;
■	Rosca sin fin en la entrada de la botei la;
■	Bobina en el exterior de la máquina, facilitando el intercambio;
■	Sistema automático de frenado de bobina.

Etiquetadora

Etiquetadora BOPP

Etiquetadora lineal automática para botellas de geometría variada para etiquetas tipo adhesivo. Los mecanismos consisten en desenrollar el film de la etiqueta, extraer la etiqueta dei film, aplicar la etiqueta a la botei la bajo presión, asegurando su alineación \d posición en la botella. La posición de la máquina puede ser con entrada a la izquierda o a la derecha dei operador. La alimentación de botellas a la entrada de la máquina se realiza a través de un eje sinfín (caracol). Los accesorios de la máquina son: cabezal de etiqueta, cabezal de contraetiqueta, cabezal de cuello de botella, cinturón superior \d masajeador.

Etiquetadora Autoadesiva

■	Etiquetadora lineal para aplicar etiquetas de papel a botellas de 20 litros;
■	Colocación de etiquetas de papel pre cortadas;
■	Componentes mixtos en acero inoxidable \d acero ai carbono;
■	Cierre inferior en acero inoxidable;
■	Sensores de entrada \d salida de botellas;
■	1 kit de cambio rápido que permite el uso de diferentes tamanos de etiquetas;
■	Equipo controlado por pantalla táctil HMI;
■	Bajo casto de operación \d fácil mantenimiento;
■	Sistema de pegamento frio;
■	Botellas cilíndricas de 20 litros Pet, PP, PE;
■	Magazine de etiquetas pre cortadas;
■	Lectura automática para diferentes alturas de colocación de etiquetas, las diferentes alturas de etiquetas quedarán registradas en el PLC;
■	Desplazamiento de altura por husillo de bolas recirculantes.

Etiquetadora 20L

Transportadores neumáticos, cuentan con una estructura de acero inoxidable donde las botellas sostenidas por el cuello se deslizan suavemente. Ajustar las guías a otras botellas es simple y rápido. Poseen filtros de aire y perfil deslizante UHMW, para un mejor movimiento de la botella. Los canales de aire son fáciles de limpiar. EI ajuste puede ser manual o automático. Cada ventilador tiene contrai de velocidad con filtros de armónicos, sensores de presencia y PLC.

TRANSPORTADOR DE AIRE

Transportadores modulares: Estructura en acero inoxidable con protección lateral que permite ajustes. Los transportadores se componen en su mayoría de módulos estandarizados, lo que facilita la sustitución de piezas y el mantenimiento si es necesario. Normalmente los módulos varían en longitud de 500mm a 3000mm y de 1 a 5 vías. Siempre se tienen en cuenta las necesidades dei cliente y el espacio disponible.

TRANSPORTADOR DE CADENAS

Alimentador automático de tapas, controlado por sensores fotoeléctricos. Construcción robusta de acero inoxidable. Tanque de almacenamiento para tapas de acero inoxidable. Sistema de accionamiento de la tapa Airflow.

Alimentador de Tapas - Jet Flow

Alimentador y selector automático de tapas, además de alimentar las tapas, ya selecciona las tapas alimentándolas dei lado correcto en el canal de tapas de la roscadora. Construcción robusta en acero inoxidable. Tanque de almacenamiento para tapas de acero inoxidable. Tapa sistema de conducción por cadenas con talisca.

Ascensor Selecionador

■	Despaletización de latas o botellas de vidrio;
■	Estructura de doble columna vertical;
■	Sistema de transmisión por correas sincronizadas, accionado por motorreductores para el movimiento de transferencia dei cabezal despaletizador, que se desplaza para arriba y para abajo a altas velocidades;
■	Contrai de paradas automáticas a través dei PLC;
■	Sistema mecánico de arrastre de la capa de palets hasta la mesa de despaletización;
■	Sistema de retirada automática para separadores de capa;
■	Conjunto transportador de palets compuesto por dos estaciones de acumulación de palets llenas, una estación de palets de servicio, una estación de transferencia de palets vacías y una estación de almacenamiento de palets;
■	Almacén de palets con capacidad para almacenar hasta 15 palets.

Despaletización Cartesiana

■	Estructura con columna vertical sobre base de apoyo abajo dei nivel piso;
■	Sistema de transmisión por correa sincronizada, que garantiza una mayor precisión y estabilidad;
■	Equipo controlado por PLC, pudiendo definir diferentes puntos de parada, en función de las diferentes alturas de botellas/latas.

Despaletización de piso




Pneumatic transporters with stainless steel structure where bottles are secured by the bottle neck and smoothly slide through a UHMW profile by air drag produced by ventilators bearing filters to avoid contamination of the bottles. It possesses quick and easy adjustments for switching formats through the lateral guides.

Air Transporter

Transportadores neumáticos con estructura de acero inoxidable, donde los frascos son sostenidos por el cuello y se deslizan suavemente a través de un perfil de UHMW por arrastre de aire producido por ventiladores equipados con filtro para evitar la contaminación de los frascos. Poseen ajuste rápido y fácil para cambios de formato a través de las guías laterales.

Transportador Aéreo

Llenado - Transporte

TRANSPORTADOR DE AIRE

TRANSPORTADOR DE CADENAS

Equipo disenado para la alimentación de botellas en diferentes entradas, generalmente utilizado para la alimentación de botellas cuadradas en máquinas encajonadoras/llenadoras. EI sistema de dosificación sigue de diferentes maneras el movimiento de la botella en el transportador, evitando que las botellas se caigan. Está construido en acero inoxidable.

Envase

Movimentação

Final de Linha

Integração de Linhas

CITEC | Centro de Inovação e Tecnologia Mesal

CITEC

Notícias relacionadas

23

ago 2024

Expo Abinam 2024
